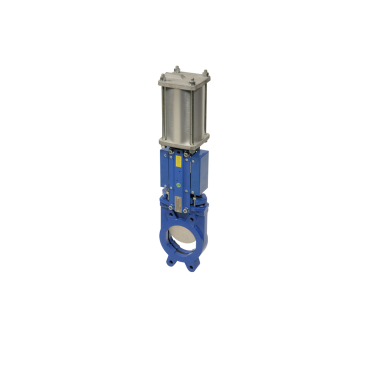

Pneumatische bediende dubbelwerkende Plaatafsluiter Bi-direct NBR
De getoonde afbeeldingen kunnen afwijken van de werkelijke uitvoering. Technische data & prijzen kunnen zonder voorafgaande kennisgeving worden gewijzigd.
NBR
Bi-Direct
DIN
| Model: | Bi-direct | Material body: | Cast iron EN GJL-250 GG25 |
| Aansluiting: | Between flanges PN10 | Material gate: | Stainless steel.AISI 304 |
| Pressure: | 10 bar t/m DN200 >check PDF | Material seat: | NBR |
| Temperature: | -10°C +90°C | Actuating: | Handwheel non rising |
Max pressure by size:
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Bar | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 8 | 6 | 4 | 3 |
Datasheet (PDF)
| Art.nr. | MXT-0178BI0000 |
|---|
| Materiaal huis | Gietijzer-GG25. |
|---|---|
| Materiaal klep/ binnenwerk | RVS-304 |
| Afdichting | NBR |
