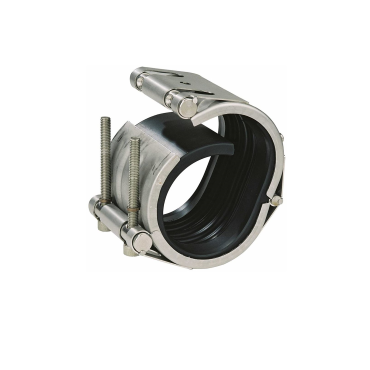

STRAUB Open Flex1+2 Reparatie Roestvrijstaal W5 1.4404-316L FPM/FKM (Viton®)

De getoonde afbeeldingen kunnen afwijken van de werkelijke uitvoering. Technische data & prijzen kunnen zonder voorafgaande kennisgeving worden gewijzigd.

VITON®

Model:	Straub open flex reparatie	Materiaal huis:	RVS 1.4404/316L
Aansluiting:	Open klemming	Materiaal manchet:	FPM/FKM (Viton®)
Temperatuur:	-20 °C +180 °C	Materiaal draad bar:	RVS 1.4404/316L
Druk marine*:	16 bar zie PDF !	Materiaal bouten:	RVS A4-80
Druk industrie**:	Zie PDF of orderlijst	Gebruik:	Verbinding & reparatie
Gemaakt in:	Zwitzerland	Merk:	STRAUB Original

Scharnier uitvoering 48,3 up to 168,3, daarboven met sleuven of 2 delig huis

219,1/273,0/323,9 1-delig huis met sleuven hier in de verkooplijst

Testdruk = PN (Industrie** ) x 1,5 (bijvoorbeeld industrie, watervoorziening etc.)

PN (Marine/Scheepsbouw* ) = nominale druk, inclusief viervoudige veiligheidsfactor

Het ontwerp van de STRAUB-buiskoppelingen voldoet aan de richtlijnen van DIN 86128-1 en 86128-2

Datasheet (PDF)

Art.nr.	5531RW5V0000

Koppeling type	Reparatie Flex-open
Materiaal huis	Roestvast staal 1.4404-316L
Afdichting	FKM-FPM-Viton®

Art.nr.

Product naam

Lengte

Diameter D

€ / Stuk

Aantal

5531RW5V0048 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 47.0 - 50.0

48,3

47.0 - 50.0

€ 346,00

5531RW5V0054 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 52.5 - 55.5

52.5 - 55.5

€ 357,00

5531RW5V0057 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 55.5 - 58.5

55.5 - 58.5

€ 360,00

5531RW5V0060 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 59.0 - 63.0

60,3

59.0 - 63.0

€ 365,00

5531RW5V0073 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 71.5 - 75.0

71.5 - 75.0

€ 414,00

5531RW5V0076 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 74.5 - 77.5

76,1

74.5 - 77.5

€ 419,00

5531RW5V0088 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 87.5 - 90.5

88,9

87.5 - 90.5

€ 424,00

5531RW5V0101 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN25** - 100.0 - 103.5

101,6

100.0 - 103.5

€ 435,00

5531RW5V0104 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 103.0 - 106.5

104,8

103.0 - 106.5

€ 440,00

5531RW5V0108 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 106.5 - 110.0

108

106.5 - 110.0

€ 441,00

5531RW5V0114 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 112.5 - 116.0

114,3

112.5 - 116.0

€ 446,00

5531RW5V0127 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 125.0 - 129.0

127

107

125.0 - 129.0

€ 521,00

5531RW5V0129 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 127.0 - 131.0

129

107

127.0 - 131.0

€ 526,00

5531RW5V0130 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN20** - 128.5 - 132.0

130,2

107

128.5 - 132.0

€ 529,00

5531RW5V0133 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 131.0 - 135.0

133

107

131.0 - 135.0

€ 533,00

5531RW5V0139 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 138.0 - 141.5

139,7

107

138.0 - 141.5

€ 564,00

5531RW5V0141 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 139.5 - 143.0

141,3

107

139.5 - 143.0

€ 566,00

5531RW5V0154 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 152.0 - 156.0

154

107

152.0 - 156.0

€ 586,00

5531RW5V0159 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 157.0 - 161.0

159

107

157.0 - 161.0

€ 598,00

5531RW5V0168 STRAUB Open Flex1 Reparatie RVS W5-316L FPM/FKM PN16* - PN16** - 166.0 - 170.5

168,3

107

166.0 - 170.5

€ 619,00

STRAUB Open Flex1+2 Reparatie Roestvrijstaal W5 1.4404-316L FPM/FKM (Viton®)
