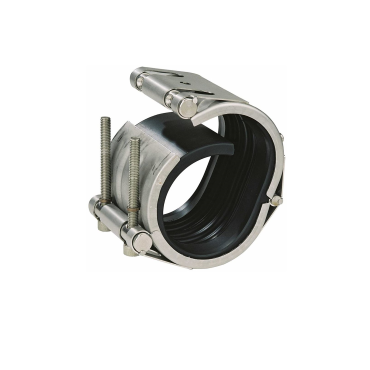

STRAUB Open Flex1+2 Reparatie Roestvrijstaal W5 1.4404-316L NBR

NBR
STRAUB Open Flex1+2 Reparatie Roestvrijstaal W5 1.4404-316L NBR
Model: Straub open flex reparatie Materiaal huis: RVS 1.4404/316L
Aansluiting: Open klemming Materiaal manchet: NBR
Temperatuur: -20 °C   +80 °C Materiaal draad bar: RVS 1.4404/316L
Druk marine*: 16 bar zie PDF ! Materiaal bouten: RVS A4-80
Druk industrie**: Zie PDF of orderlijst Gebruik: Verbinding & reparatie
Gemaakt in: Zwitzerland Merk: STRAUB Original
Scharnier uitvoering 48,3 up to 168,3, daarboven met sleuven of 2 delig huis
219,1/273,0/323,9  1-delig huis met sleuven hier in de verkooplijst
Testdruk = PN (Industrie** ) x 1,5 (bijvoorbeeld industrie, watervoorziening etc.)
PN (Marine/Scheepsbouw* ) = nominale druk, inclusief viervoudige veiligheidsfactor
Het ontwerp van de STRAUB-buiskoppelingen voldoet aan de richtlijnen van DIN 86128-1 en 86128-2
download Datasheet (PDF)
Art.nr. 5531RW5N0000
Koppeling type Reparatie Flex-open
Materiaal huis Roestvast staal 1.4404-316L
Afdichting NBR
made in europe
48,3
75
47.0 - 50.0
€ 152,02
Aantal
minus-sm
plus-sm
54
75
52.5 - 55.5
€ 154,20
Aantal
minus-sm
plus-sm
57
75
55.5 - 58.5
€ 157,46
Aantal
minus-sm
plus-sm
60,3
75
59.0 - 63.0
€ 157,46
Aantal
minus-sm
plus-sm
73
94
71.5 - 75.0
€ 174,83
Aantal
minus-sm
plus-sm
76,1
94
74.5 - 77.5
€ 177,01
Aantal
minus-sm
plus-sm
88,9
94
87.5 - 90.5
€ 178,09
Aantal
minus-sm
plus-sm
101,6
94
100.0 - 103.5
€ 182,44
Aantal
minus-sm
plus-sm
104,8
94
103.0 - 106.5
€ 183,52
Aantal
minus-sm
plus-sm
108
94
106.5 - 110.0
€ 183,52
Aantal
minus-sm
plus-sm
114,3
94
112.5 - 116.0
€ 192,21
Aantal
minus-sm
plus-sm
127
107
125.0 - 129.0
€ 235,64
Aantal
minus-sm
plus-sm
129
107
127.0 - 131.0
€ 237,81
Aantal
minus-sm
plus-sm
130,2
107
128.5 - 132.0
€ 237,81
Aantal
minus-sm
plus-sm
133
107
131.0 - 135.0
€ 237,81
Aantal
minus-sm
plus-sm
139,7
107
138.0 - 141.5
€ 246,51
Aantal
minus-sm
plus-sm
141,3
107
139.5 - 143.0
€ 247,59
Aantal
minus-sm
plus-sm
154
107
152.0 - 156.0
€ 254,11
Aantal
minus-sm
plus-sm
159
107
157.0 - 161.0
€ 254,11
Aantal
minus-sm
plus-sm
168,3
107
166.0 - 170.5
€ 261,70
Aantal
minus-sm
plus-sm
219,1
141
216.0 - 223.0
€ 441,13
Aantal
minus-sm
plus-sm
273
141
269.0 - 278.0
€ 452,47
Aantal
minus-sm
plus-sm
