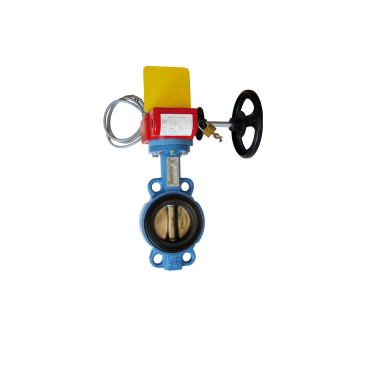

Vlinderklep tussenklem wormwielkast met sensor TTV voor brandblus netwerk GGG50/RVS/GGG50/EPDM PN10/16
De getoonde afbeeldingen kunnen afwijken van de werkelijke uitvoering. Technische data & prijzen kunnen zonder voorafgaande kennis worden gewijzigd.
| Model: | Brandblus netwerk IP65 | Materiaal huis: | Nod.gietijzer EN GJS 500-7 |
| Aansluiting: | Tussenbouw PN10/16 | Materiaal klep: | RVS CF8M t/m DN100 zie PDF |
| Druk: | 16 bar | Materiaal kleo: | Nodulair gietijzer verchroomd |
| Temperatuur: | -10°C/+110°C | Materiaal zitting: | EPDM |
| Positie stand: | Sensor elektrisch | Bediening: | Wormwielkast met stand vaan |
| Art.nr. | MXT-5811142 |
|---|
| Materiaal huis | Nodulair gietijzer GGG50, |
|---|---|
| Materiaal klep/ binnenwerk | RVS ASTM A351 CF8M |
| Afdichting | EPDM |
Wafer vlinderkleppen TTV voor het sluiten of instellen van brandblus-sprinkler systemen met vergrendelbare wormwielkasten sensor
SPECIFICATIES :
• CNPP
• Lange nek voor isolatie
• Voor brandblus systemen
• IP65 Wormwielkast
• Wormwielkast met positie-indicator
• Aluminium Wormwielkast met vergrendeling
• Klepindicator (geef klepstand aan: geopend of gesloten)
• Tussenbouw type
• Tussen flenzen PN10/16 en klasse 150 (PN20)
• Volledige as
• Roestvrijstalen klep tot DN100 inbegrepen
• Verchroomde klep van nodulair gietijzer van DN125 tot DN300
• Rilsan gecoate carrosseriekleur RAL 5024 250-300 micron dikte
GEBRUIKEN :
• Voor brandnet en sprinkler
• Min en max temperatuur Ts : - 10°C tot + 110°C
• Max. druk Ps: 16 bar (zie grafiek pagina 5 PDF)
NORMEN:
• Fabrikant gecertificeerd volgens ISO 9001:2015
• RICHTLIJN 2014/68/UE : CE N° 0038 Risicocategorie III module H
• Certificaat 3.1 op aanvraag
• Ontwerpen volgens NF EN 593 v 2004
• Markering volgens NFE 29-130
• Tests volgens EN 12266-1, Rate A
• Tussen flenzen volgens EN 1092-1 PN10/16
• ISO 5211 montageplaat
• Lengte volgens :
o ISO 5752 korte serie 20
o EN 558 serie 20 (NF 29305)
o BS 5155 serie 4
o DIN 3202 deel 3, serie K1
o API 609 Tabel 1 tot DN600
o ASME B16.10 Tabel 8 kolom 3
• Behoort tot de lijst van materialen die kunnen worden gebruikt als onderdeel van een installatie volgens de regel APSAD R1
